Dispositivo Tappo

Dispositivo Tappo

La funzione di questo dispositivo e di rispedire in modo opportuno, i segnali che gli arrivano in ingresso, all'interfaccia seriale o al terminale seriale che li aveva inviati.

In questo modo il terminale o l'interfaccia riceve i caratteri trasmessi precedentemente.

Nel collegare ad un'interfaccia seriale un dispositivo periferico, qual'è il bloccatore, sono possibili, come abbiamo visto in precedenza, due tipi di connessioni: piena e parziale.

Fig. 1

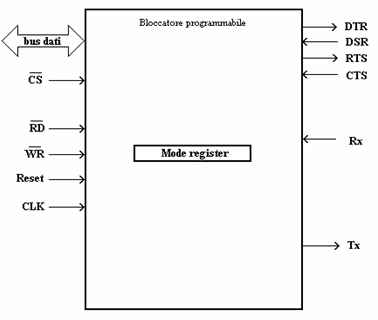

E' stato simulato un bloccatore programmabile, il cui modello è presentato in Fig. 1, che permette di gestire sia connessioni parziali che piene, in funzione del valore presente nel registro di modo.

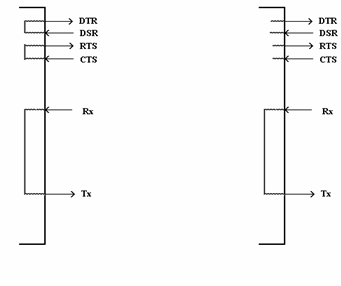

Se il componente è stato inizializzato per gestire una connessione piena, esso realizza i collegamenti tra le linee DSR e DTR, tra CTS ed RTS, e tra Tx e Rx. (figura 10). Invece, per una connessione parziale il bloccatore effettua il solo collegamento tra Tx ed Rx (figura 11).

Fig. 2

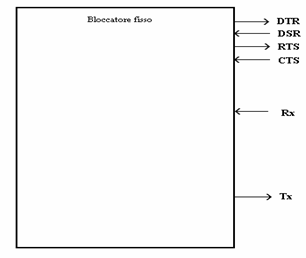

Si è voluto simulare anche un bloccatore più semplice, che non è collegato al sistema bus e quindi non è programmabile, che connette le linee sempre come illustrato in Fig. 2. Il modello di questo tipo di bloccatore è mostrato in Fig. 3.

Fig. 3

Il nome del modulo che simula il bloccatore, sia esso programmabile o non, è STOPPER.

Collegamento al processore e ad un device

Il bloccatore programmabile presenta, rispetto all'interfaccia seriale descritta nel capitolo precedente, sostanzialmente le stesse linee verso il device e verso il processore. Quindi le proprietà per l'interfacciamento sono uguali a quelle descritte per l'interfaccia seriale.

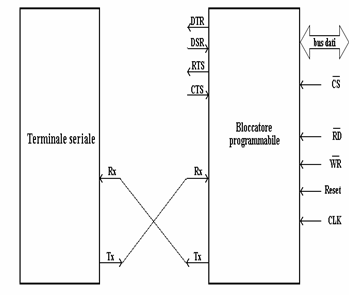

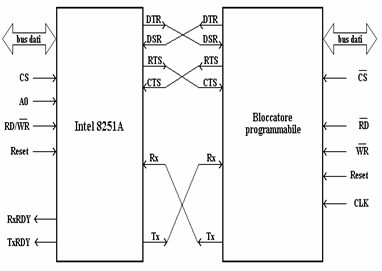

Due esempi di collegamento sono mostrati in Fig. 4 e Fig. 5.

Fig. 4

I collegamenti illustrati in queste figure sono realizzabili anche con il bloccatore fisso, con la differenza che manca il suo collegamento al bus.

Fig. 5

Collegamento software

L'inserimento del bloccatore in una configurazione di ASIM si differenzia in funzione del tipo di bloccatore da simulare. In particolare, se vogliamo inserire il bloccatore fisso, dobbiamo definire solo i parametri Nome Elemento, Identificatore e Com4, invece, per  quello programmabile bisogna fissare anche Indirizzo1 e BUS.

Nome Elemento e Identificatore hanno sempre lo stesso significato devono essere pari rispettivamente a 'STOPPER' e ad un numero compreso tra 01 ed FF.

Indirizzo1 rappresenta l'indirizzo per accedere al componente. Questo parametro permette di definire l'indirizzo sul bus indirizzi che attiva la linea CS e quindi che seleziona il componente.

BUS determina l'Identificatore del bus a cui è connesso il bloccatore programmabile. Quindi, scegliendo per BUS l'identificatore di un componente MMU/BUS, a cui è stato collegato il dispositivo di tipo CPU, si determina la connessione delle linee bus dati, RD,WR  e Reset al processore suddetto.

COM4 specifica l'Identificatore del Device a cui è connesso il bloccatore, consentendo così di definire il collegamento delle linee Tx e Rx ed eventualmente delle linee DSR, DTR, CTS ed RTS, con un componente connettibile al bloccatore.

La finestra associata a STOPPER è quella in figura 15.

Fig. 6

Modello di programmazione

Il bloccatore programmabile ha un solo registro programmabile: il registro MODE. Per accedere a questo registro ad 8 bits occorre che l'indirizzo sia uguale a Indirizzo1 e gli accessi possono essere sia in scrittura che in lettura.

In MODE l'unico bit che ha significato è il meno significativo. Se esso è fissato a 0 il bloccatore realizza i collegamenti tra le linee DSR e DTR, tra CTS ed RTS, e tra Tx e Rx, altrimenti, esso effettua il solo collegamento tra Tx ed Rx.

Data la semplicità della programmazione di questo dispositivo si omette l'esempio relativo.
