Laboratorio di tecnologia disegno e progettazione

ISTITUTO TECNICO INDUSTRIALE STATALE

PER L'ELETTRONICA INDUSTRIALE E L'INFORMATICA

"G. PEANO"

LABORATORIO DI TECNOLOGIA DISEGNO E  PROGETTAZIONE

INDICE

Cap. 1  Introduzione all'alimentatore stabilizzato

Schema a blocchi

Funzione del trasformatore

Funzione del raddrizzatore

Funzione del filtro

Funzione del regolatore

Cap. 2  Alimentatore stabilizzato a uscita fissa

Analisi

Realizzazione e collaudo

Schema elettrico

Cap. 3  Alimentatori stabilizzati in commercio

Modelli, immagini e caratteristiche tecniche di alcuni alimentatori presenti in commercio

Listino

SCHEMA A BLOCCHI

Trasformatore     Raddrizzatore Filtro Regol. di tensione

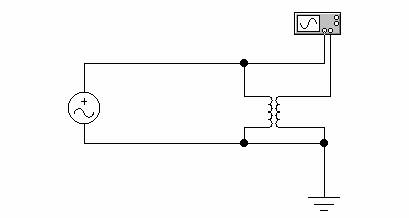

FUNZIONE DEL TRASFORMATORE

Il trasformatore ha la funzione di adattare il valore della tensione di rete a quello richiesto dall'alimentatore di tensione continua.

Il trasformatore utilizzato ha un rapporto di trasformazione 220V/12V e una potenza apparente di 60VA.

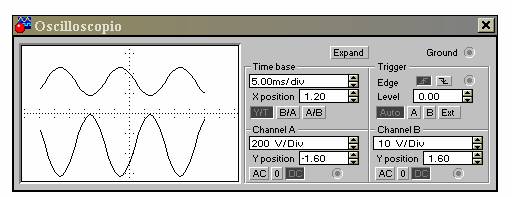

Curve sinusoidali sul primario e sul secondario del trasformatore

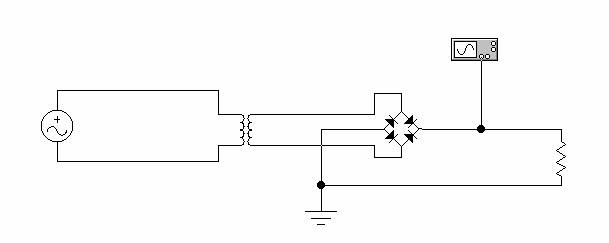

FUNZIONE DEL RADDRIZZATORE

I circuiti raddrizzatori convertono una tensione alternata con valore medio nullo in una tensione unipolare con valore medio diverso da zero. Nel raddrizzatore in oggetto sì è utilizzata una configurazione denominata "Ponte di Graetz" (che utilizza quattro diodi secondo una particolare disposizione). Il ponte di Graetz ci permette di ottenere un segnale a doppia semionda che sarà successivamente livellato dal filtro capacitivo.

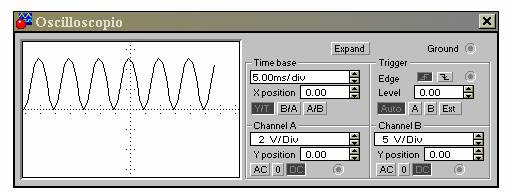

Curva a doppia semi onda sull'uscita del raddrizzatore

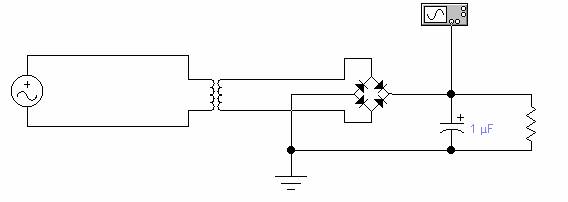

FUNZIONE DEL FILTRO

La tensione pulsante fornita dal raddrizzatore è livellata mediante un filtro capacitivo.

L'ondulazione presente nel segnale d'uscita è tanto minore quanto maggiore è la costante di tempo di scarica del condensatore.

Il funzionamento descritto sì applica anche ai raddrizzatori a doppia semionda, dove essendo minore il tempo di scarica del condensatore sì ha un migliore livellamento.

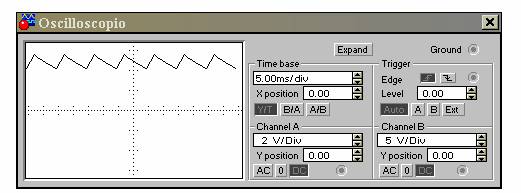

Andamento a doppia semi onda con filtro capacitivo

FUNZIONE DEL REGOLATORE

Sì è utilizzato un regolatore di tensione per ottenere uscite fisse positive. Nel nostro caso sì è utilizzato un regolatore 7805 che fornisce una tensione d'uscita di +5V a 1°. Sì è scelto questo regolatore in quanto le specifiche tecniche prevedono che la tensione d'uscita dall'alimentatore deve essere di +5V, e la sua tensione di drouput di 2V; la tensione di drouput è la minima tensione che deve sussistere fra ingresso e uscita; infatti, basandosi sulla somma tra le tensioni di drouput e quella d'uscita sì determina la tensione d'ingresso del regolatore.

ANALISI

La struttura generale dell'alimentatore, è quella descritta nel capitolo precedente; mentre nel progetto da noi realizzato abbiamo adottato un comune regolatore da 1A e un transistore di potenza che ha il compito di fornire all'uscita la rimanente parte di corrente di 2A. Le specifiche tecniche prevedono che  nell'alimentatore sia anche presente un indicatore di sovraccarico, che segnali un aumento di corrente nell'ingresso del regolatore.

REALIZZAZIONE E COLLAUDO

Il circuito è stato realizzato su piastra mille fori, per il collaudo abbiamo utilizzato un trasformatore 220V/12V e sì è verificato tramite multimetro la tensione d'uscita.
