Schema dell'apparecchio telefonico

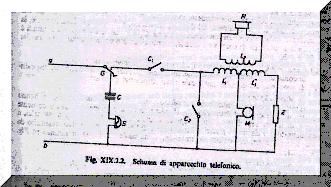

In Fig. č riportato lo schema di un apparecchio telefonico a
disco;esso č collegato alla centrale, e quindi agli altri utenti, tramite il
doppino telefonico, costituito dai fili a e b. Il microfono M ed il ricevitore
R fanno parte di un insieme detto microtelefono; L1', L1'', L2, e Z
costituiscono il circuito antilocale, che ha lo scopo di impedire a chi parla
di sentire la propria voce al ricevitore.
I contatti C1, e C2, sono comandati dal disco combinatore e consentono la
selezione dell'utente chiamato. Il gancio G, sul quale agisce meccanicamente il
microtelefono, consente il collegamento dalla centrale con il dispositivo di
suoneria S, quando il gancio č abbassato; sollevando il microtelefono, il
gancio G si solleva, consentendo alla corrente continua della batteria di
alimentazione della centrale di circolare nell'apparecchio telefonico (C1, č
normalmente chiuso e C2, č normalmente aperto).
