Sommatore non invertente

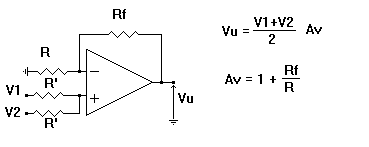

Questo sommatore è simile al sommatore invertente, tranne che non compare il segno (-) nell'espressione di Vu. Anche qui la Vu è funzione della somma di due (o più) ingressi.

Si può notare che in pratica il circuito è costituito da un amplificatore non invertente il cui guadagno è 1 + Rf/R, come già visto, con i segnali, V1 e V2, applicati all'ingresso non invertente, tramite le due resistenze R', uguali.

Si può quindi scrivere che:

Vu = V+ [1 + Rf/R]

Ma V+ è data dal contributo di V1 e V2 e con la sovrapposizione degli effetti si ha:

V+ = V1/2 + V2/2

per cui si ha, sostituendo che:

Vu = [(V1+V2)/2][1+(Rf/R)].
