Scopo: Verificare il funzionamento di alcuni raddrizzatori ad una o due semionde

Obbiettivi didattici:            1) Imparare ad usare correttamente l'oscilloscopio;

2) Imparare ad usare un generatore di funzioni;

3) Imparare come si comporta un raddrizzatore;

4) Imparare a compilare una relazione tecnica in maniera completa;

5) Imparare come si collega correttamente un operazionale;

6) Imparare a leggere un Data Sheet.

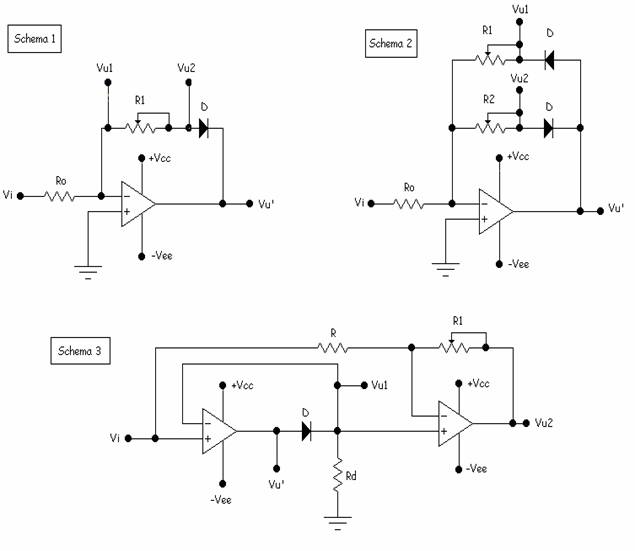

Schemi dei circuiti:

Componenti: TL082

R₁ = R₂ = 50 kΩ (Trimmer)

R₀ = R = 22 kΩ

D = 1N4148

R_d = 2.2 kΩ
C = 180 nF

Alientazione: ±12 V

Strumenti:     Oscilloscopio

Generatore di funzioni

Informazioni sui componenti:  TL082

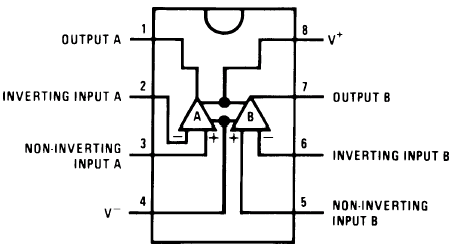

Piedinatura dell'integrato

Valore di Slew Rate: La massima velocitą di variazione della tensione di uscita dell'operazionale quando all'ingresso č applicato un segnale a gradino

SR=(∆Vu/∆t)max

I manuali definiscono generalmente il valore dello SLEW RATE in condizioni di guadagno unitario. Il valore per il nostro integrato č circa 13V/µs.

Frequenza di transizione indicata come FT, č la frequenza alla quale il guadagno di tensione a catena aperta(Aol) č uguale a 1.

Guadagno di Tensione a Catena Aperta indicato come Aol, varia al variare della frequenza in maniera inversa, cioč all'aumentare della frequenza il guadagno diminuisce. (ol = sta a indicare l'open loop ossia catena aperta)

Aol = Vu/Vid Dove la Vu sarą la tensione di uscita dell'operazionale

Mentre la Vid sarą la differenza tra le tensioni applicate agli ingressi(imputs) dell'operazionale.

Vid = Vp-Vn

Procedimento del collaudo: Per realizzare questa esperienza sarą necessario montare 3 circuiti nei quali potremmo osservare il funzionamento dei raddrizzatori; nel primo e nel secondo circuito avremo un raddrizzatore ad una semi-onda, mentre nel terzo circuito avremo un raddrizzatore ad 1 o a 2 semionde, in base a dove verrą rilevato il segnale di uscita.

In ingresso avremmo un segnale triangolare con una frequenza di 2 KHz e un valore di 10 Vpp con un Offset pari a 0.

Collegare le sonde dell'oscilloscopio una sulla Vi e l'altra invece sulle varie uscite prese in considerazione.

Dopo aver visto le forme d'onda riportarle su carta millimetrata allegata a fine relazione.

Per risolvere il problema delle interferenze dovute dall'alimentazione, riscontrato nel 2° circuito, abbiamo applicato un filtro , costituito da condensatore, tra l'alimentazione e l'operazionale, questo ci ha permesso di avere un segnale pulito.

Raccolta dati: Frequenza 2 KHz

10 Vpp (Volt picco-picco)

0 DC (Offset)

Conclusioni: Oltre al problema riscontrato con le interferenze del segnale l'esperienza si e conclusa con esito positivo, le onde da noi riscontrate in pratica corrispondono alle onde che avevamo teoricamente ipotizzato prima della realizzazione dei circuiti.

Abbiamo imparato a costruire un raddrizzatore ad una o due semi-onde in base ai nostri bisogni utilizzando un operazionale e altri componenti discreti come resistenze e diodi.
