Oggetto: progetto di un filtro passa basso passivo con PSpice

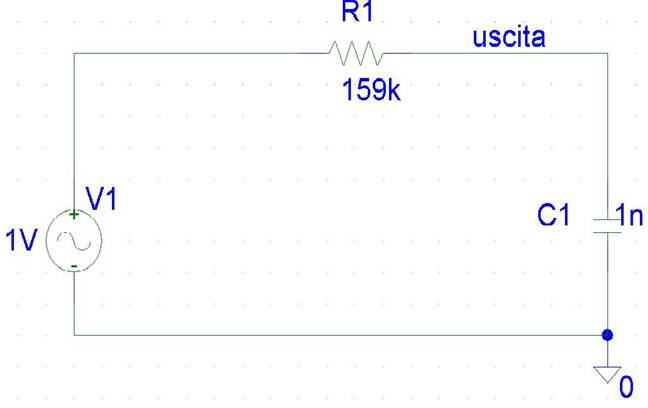

S C H E M A   E L E T T R I CO






















Elenco componenti:


N.

Nome componente

Descrizione componente


Resistore

159kΩ  0,25w


Condesatore

1nF


Generatore di funzioni









Cenni teorici:


PSpice è un software che ci consente di simulare i processi di progettazione, realizzazione e analisi di un qualsiasi circuito realizzabile in laboratorio, con valori e scelta dei componenti precedentemente stabiliti.

Il software si divide in 4 componenti:

  1. Schematics : usato per la rappresentazione grafica del circuito;
  2. Design Manager : finestra di uso interno del software;
  3. PSpice : simulatore numerico;
  4. Probe : visualizzatore grafico dei risultati;

Il filtro passa basso passivo è un dispositivo atto all'eliminazione delle frequenze oltre la frequenza di taglio (si definisce frequenza di taglio quella frequenza,stabilita dal resistore e dal condensatore, oltre la quale il segnale d'uscita subisce un diminuzione del 30% della sua ampiezza). Per frequenze alte o basse si intendono le frequenze 10 volte circa superiori o inferiori alla frequenza di taglio.


Conduzione della prova:


Inseriti i componenti ed impostando i valori stabiliti in precedenza, settiamo le impostazioni per la simulazione, precisamente AC Sweep, definendolo per decade e il valore di frequenza max cui deve arrivare.

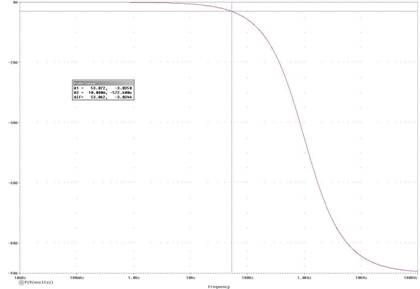

Avviamo così la simulazione ottenendo quanto sotto graficato.















Dal grafico si evince perfettamente la curva caratteristica di tale filtro. Sull'asse delle ordinate metteremo i valori in dB (si ottengono selezionando la funzione P( ) e la V(uscita)). Gli assi di coordinate sul  grafico individuano il punto esatto della frequenza di taglio del nostro filtro,la tabella nell'immagine ne riporta la corrispondente frequenze Ft = 52.250Hz
