Figura 1 - Contatori mod-bn in parallelo
5-8A.CCT
Tempo di posizionamento pari a quello dei flip flop perché il segnale C arriva in parallelo e il segnale di abilitazione (legato al Div del Flip Flop a destra) è un segnale a livelli che si posiziona sull'impulso in ingresso precedente.
Svantaggio: bisogna utilizzare porte logiche oltre ai flip flop (AND per le abilitazioni)

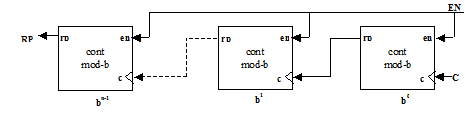

Figura 3 - Contatori mod-bn in cascata (ripple connter)
5-8C.CCT
Load asincrono. Dettiil set e reset asincrono del flip-flop i-esimo e :il corrispondente bit da caricare, considerando che i segnali sono 0-attivi, si ha:
; ;
ContPreset.cct
Può creare problemi di tempificazione se si cerca di utilizzare il Load durante il conteggio anczichè nel caricamento.
Reset sincrono. Non si mantengono più collegati fra loro i segnali J e K dei flip-flop, in quanto essi debbono assumere, in caso di reset, rispettivamente i valori 1 e 0. Detto allora il segnale di controllo del flip-flop i-esimo dell'esempio precedente. si ha:
cioè si chiede al flip flop i-esimo di resettarsi in presenza di reset o di Trigger, mentre deve settarsi in presenza di Trigger e assenza di reset.
Load sincrono o reset asincrono: si procede analogamente.
Nel Load sincrono gli ingressi J e K dei flip flop vengono progettati in funzione del Trigger T, del load l e del valre da caricare D
Il reset asincrono consiste banalmente in Ri=reset
