Il legame covalente: Teoria dell'Orbitale Molecolare (MO)

Il legame covalente: Teoria dell'Orbitale Molecolare (MO)

Come abbiamo visto la teoria del Legame di Valenza descrive il legame chimico attraverso le seguenti ipotesi:

si considerano solo gli orbitali più esterni (orbitali di valenza)

ogni legame si forma dalla sovrapposizione di due orbitali di valenza da parte dei due atomi i quali condividono così una coppia di elettroni (gli elettroni possono anche provenire entrambi dallo stesso atomo, nel caso del legame covalente dativo)

a seconda del tipo di sovrapposizione si formano legami di tipo σ e legami di tipo π

le coppie di elettroni di legame sono localizzate tra i due atomi interessati dal legame e, nei casi in cui sia necessario prevedere una delocalizzazione degli elettroni su più di due atomi, si ricorre alla risonanza

la geometria delle molecole si può prevedere con il modello VSEPR e mediante l'introduzione degli orbitali atomici ibridi

La teoria VB si trova tuttavia in difficoltà  nello spiegare le proprietà magnetiche di molte molecole semplici (O₂) e nel descrivere gli stati eccitati delle molecole e quindi nell'interpretare le proprietà spettroscopiche.

La teoria dell'orbitale molecolare è una teoria quantomeccanica del legame covalente che permette di descrivere lo stato di legame di molecole che la teoria VB non è in grado di giustificare. Ad esempio, la molecola dell'Ossigeno O₂ risulta essere paramagnetica e ciò è compatibile solo con la presenza al suo interno di elettroni spaiati che, ne' la teoria di Lewis, ne'  la teoria VB è in grado di giustificare.

La teoria degli orbitali molecolari considera la molecola come un insieme di nuclei e di elettroni e, valutando le loro reciproche interazioni, determina le funzioni d'onda che descrivono gli elettroni nella molecola in modo analogo a quello usato per individuare le funzioni d'onda che descrivono gli elettroni negli atomi isolati.

Gli elettroni di una molecola vengono descritti da funzioni d'onda dette orbitali molecolari le cui superfici limite si estendono su tutta la molecola. Le superfici limite degli orbitali molecolari sono policentriche, abbracciando tutti i nuclei della molecola, a differenza di quelle degli orbitali atomici (OA) che sono monocentriche, ovvero riferite ad un solo nucleo. In altre parole tutti gli elettroni della molecola risentono dell'attrazione di tutti i nuclei e ciascun elettrone contribuisce a tenere insieme tutta la molecola.

La teoria MO prevede che, quando due atomi si legano, tutti i loro orbitali atomici (AO) di valenza si combinino per dare altrettanti orbitali molecolari (MO). La molecola più semplice è quella di H₂⁺, costituita da un elettrone sottoposto all'azione di due protoni posti ad una certa distanza l'uno dall'altro. In questo caso si può risolvere l'equazione di Schrödinger in modo rigoroso e trovare le funzioni orbitali e i valori delle energie.  In tutti gli altri casi (sistemi a più elettroni) non è possibile risolvere l'equazione d'onda ed è pertanto necessario ricorrere a metodi approssimati che tengano conto in qualche modo delle interazioni interelettroniche.

Il metodo di approssimazione più semplice e normalmente utilizzato è noto come L.C.A.O. (Linear Combination of Atomic Orbitals), in cui le funzioni d'onda degli orbitali molecolari si ottengono come combinazione lineare delle funzioni d'onda degli orbitali atomici.

Attraverso il metodo L.C.A.O. le funzioni d'onda di due orbitali atomici si combinano per somma (inteferenza costruttiva) e per sottrazione (interferenza distruttiva) generando le funzioni d'onda di altrettanti orbitali molecolari.

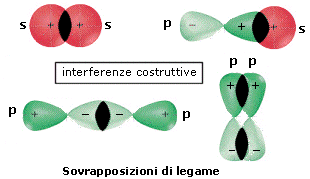

L'orbitale molecolare che si genera dalla somma ha un'energia inferiore dei due orbitali atomici di partenza e manifesta un aumento della densità elettronica internucleare. E' definito orbitale molecolare di legame Ψ_B. Per dare un orbitale molecolare di legame gli orbitali atomici si sovrappongono in fase (medesimo segno della funzione d'onda) e con la medesima simmetria rispetto all'asse di legame, in modo da dare interferenza costruttiva.

L'orbitale molecolare che si genera dalla sottrazione ha un'energia superiore dei due orbitali atomici di partenza e manifesta un annullamento della densità elettronica internucleare (nodo). E' definito orbitale molecolare di antilegame Ψ* in quanto, se contiene elettroni, è in grado di annullare gli effetti leganti di un orbitale di legame (contenente elettroni). La sua funzione d'onda è contrassegnata con un asterisco (*). Per dare un orbitale molecolare di antilegame gli orbitali atomici si sovrappongono con fase opposta (segno opposto della funzione d'onda) e con la medesima simmetria rispetto all'asse di legame, in modo da dare interferenza distruttiva.

In alcuni casi si possono generare orbitali molecolari che presentano la medesima energia degli orbitali atomici degli atomi slegati. Non avendo alcun effetto sullo stato di legame della molecola, vengono definiti orbitali molecolari di non legame Ψ_NB (NB = Not Bonding). La presenza di elettroni in orbitali molecolari di non legame non altera l'ordine di legame. Per dare un orbitale molecolare di non-legame gli orbitali atomici si sovrappongono con simmetria diversa rispetto all'asse di legame in modo che l'aumento di densità elettronica dovuta alla sovrapposizione delle due parti degli orbitali con segno eguale viene esattamente annullata dall'interferenza distruttiva dovuta alla sovrapposizione delle due parti degli orbitali con segno opposto.

Come avviene negli orbitali atomici, anche negli orbitali molecolari la probabilità di trovare gli elettroni è data dal quadrato della funzione d'onda Ψ². Se, ad esempio. combiniamo due orbitali atomici con funzioni d'onda ψ_A e  ψ_B, otterremo

orbitale molecolare di legame

Ψ = ψ_A + ψ_B

Ψ² = (ψ_A + ψ_B)² = ψ_A² + ψ_B² + 2ψ_Aψ_B

orbitale molecolare di antilegame

Ψ* = ψ_A - ψ_B

(Ψ*)² = (ψ_A - ψ_B)² = ψ_A² + ψ_B² - 2ψ_Aψ_B

Come si può osservare, la probabilità di trovare l'elettrone in un orbitale molecolare differisce dalla semplice somma delle probabilità di trovare l'elettrone nei due orbitali atomici (ψ_A² + ψ_B²) per il termine 2ψ_Aψ_B. Tale termine, detto integrale di sovrapposizione, è positivo per gli orbitali molecolari di legame (nei quali dunque la probabilità di trovare l'elettrone è maggiore rispetto agli orbitali atomici separati). è negativo per gli orbitali molecolari di antilegame (nei quali dunque la probabilità di trovare l'elettrone è minore rispetto agli orbitali atomici separati) ed è nullo per gli orbitali molecolari di non legame (nei quali dunque la probabilità di trovare l'elettrone è uguale a quella degli orbitali atomici separati).

In generale se si combinano n orbitali atomici si ottengono n orbitali molecolari, metà di legame e metà di antilegame. Quando, dalla combinazione degli orbitali atomici, si genera un numero dispari (2n+1) di orbitali molecolari, allora n sono orbitali di legame, n sono orbitali di antilegame e 1 è un orbitale di non legame.

L'energia degli orbitali molecolari è correlata al numero di nodi presenti. L'orbitale di legame a più bassa energia non presenta nodi. Maggiore è il numero dei nodi, maggiore è l'energia dell'orbitale molecolare.

Affinché due o più orbitali atomici si possano combinare linearmente fra loro per formare orbitali molecolari devono essere soddisfatti i seguenti criteri:

Si possono combinare solo orbitali che possiedono  energie non troppo diverse tra loro.

  Le superfici di inviluppo degli orbitali atomici devono sovrapporsi il più possibile. Se due orbitali atomici hanno un'estensione limitata ed alla distanza di legame danno una sovrapposizione trascurabile (orbitali più interni) non possono formare orbitali molecolari. In altre parole, anche per la teoria MO vale la regola generale che ai legami contribuiscono essenzialmente gli orbitali più esterni (elettroni di valenza)

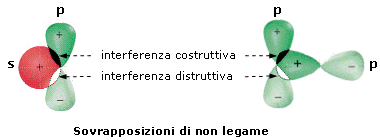

  Si possono combinare solo gli orbitali che presentano la stessa simmetria rispetto all'asse internucleare. Tipicamente una sovrapposizione asimmetrica degli orbitali genera orbitali di non legame

Una volta costruiti tutti gli orbitali molecolari, questi vengono diagrammati insieme agli orbitali atomici genitori per visualizzare l'ordine crescente dell'energia che compete loro ed infine riempiti con tutti gli elettroni  degli orbitali atomici che li hanno generati, seguendo le normali regole di aufbau.

Il legame di una molecola è tanto più forte quanto maggiore è il numero di elettroni negli orbitali di legame rispetto al numero di elettroni negli orbitali di antilegame.

In generale si formerà un legame, e quindi una molecola, quando il numero di elettroni negli OM di legame (n_e) supera il numero di elettroni negli OM di antilegame (n_e*).

Si definisce ordine di legame la metà della differenza tra il numero degli elettroni negli orbitali di legame e il numero degli elettroni negli orbitali di antilegame (gli elettroni negli eventuali orbitali molecolari di non legame non contribuiscono).

OL = (n_e - n_e*)/2

Quanto più elevato è l'ordine di legame, tanto minore è la distanza internucleare e tanto maggiore è l'energia di legame.

Vediamo ad esempio il metodo MO applicato alla molecola biatomica dell'Idrogeno H₂.

Se indichiamo i due atomi di Idrogeno che si legano con H_A e H_B, le due funzioni d'onda che si sommano e si sottraggono per dare i due orbitali molecolari sono Ψ_A(1s) e Ψ_B(1s).

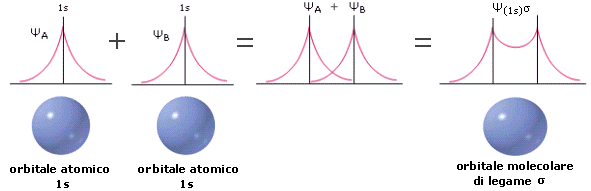

Prima sommiamo le due funzioni d'onda degli orbitali atomici 1s, ottenendo la funzione d'onda dell'orbitale molecolare di legame Ψσ_1s. In questo caso il valore di Ψ (e quindi anche di Ψ²) aumenta nella regione tra i due nuclei. L'aumentata densità elettronica internucleare (maggior probabilità di trovare l'elettrone) scherma le cariche positive nucleari e genera una forza attrattiva sui due nuclei che li tiene legati (OM di legame).

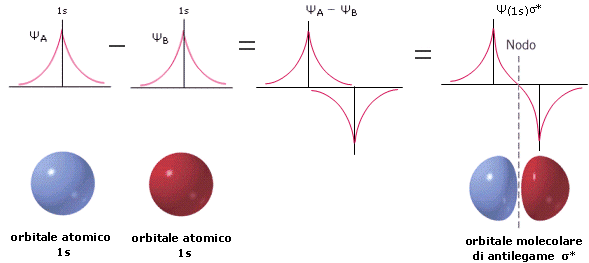

Poi sottraiamo le due funzioni d'onda degli orbitali atomici 1s, ottenendo la funzione d'onda dell'orbitale molecolare di antilegame Ψσ*_1s, la quale presenta un piano nodale passante tra i due nuclei atomici. In questo caso il valore di Ψ (e quindi anche di Ψ²) diminuisce fino ad annullarsi nella regione tra i due nuclei. La diminuita densità elettronica internucleare (minor probabilità di trovare l'elettrone) non è in grado di schermare le cariche positive nucleari e di generare una forza attrattiva sui due nuclei (OM di antilegame).

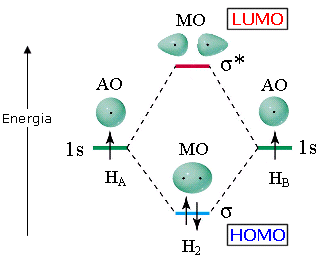

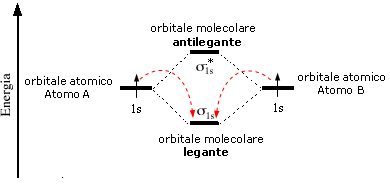

Gli orbitali atomici di partenza ed i due orbitali molecolari ottenuti vengono riportati in un diagramma in funzione del loro contenuto energetico. Come abbiamo già detto l'orbitale molecolare di legame è più stabile degli orbitali atomici di partenza, mentre quello di antilegame è meno stabile. i due elettroni inizialmente presenti negli orbitali atomici di partenza si sistemano dunque nell'orbitale molecolare a più bassa energia (Principio di minima energia) con spin antiparallelo (principio di Pauli) che risulta essere l'orbitale di legame. Il diagramma suggerisce che l'energia della molecola è minore rispetto a quella associata ai due atomi isolati risultando pertanto un sistema più stabile.

L'ultimo orbitale molecolare contenente elettroni è detto HOMO (Highest Occupied Molecular Orbital). Il primo orbitale molecolare vuoto è detto LUMO (Lowest Unoccupied Molecular Orbital). HOMO e LUMO sono definiti orbitali molecolari di frontiera.

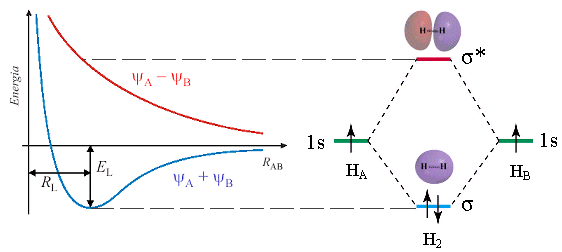

L'andamento dell'energia potenziale per i due orbitali molecolari della molecola dell'Idrogeno in funzione della distanza interatomica è la seguente

Elettroni in orbitali di legame n_e = 2

Elettroni in orbitali di antilegame n_e* = 0

Ordine di legame = (n_e - n_e*)/2 = (2 - 0) / 2 = 1.

La molecola biatomica dell'idrogeno è tenuta insieme da un legame covalente semplice.

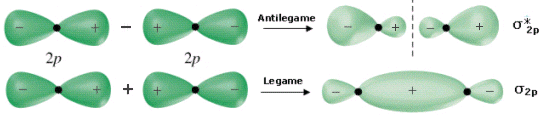

Gli orbitali p si possono combinare tra loro in due modi: frontalmente, generando orbitali molecolari σ e σ*

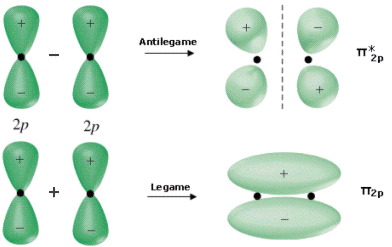

oppure lateralmente, generando orbitali π e π*.

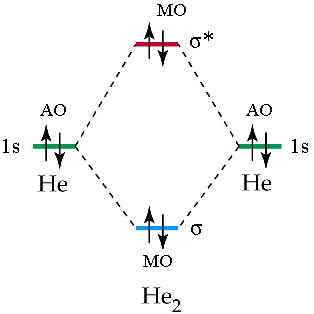

La teoria MO può spiegare perché certi composti non si formano. Se andiamo. ad esempio a diagrammare i livelli energetici della ipotetica molecola di He₂, troviamo che i due elettroni nell'orbitale antilegante annullano l'effetto dei due elettroni nell'orbitale legante. L'ordine di legame è (2 - 2)/2 = 0 (nessun legame).

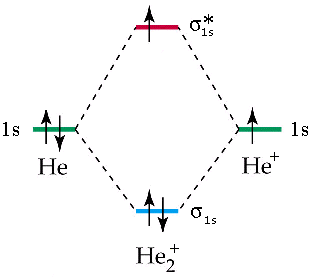

Mentre esiste lo ione He₂⁺ con un ordine di legame pari a (2 - 1)/2 = 0,5

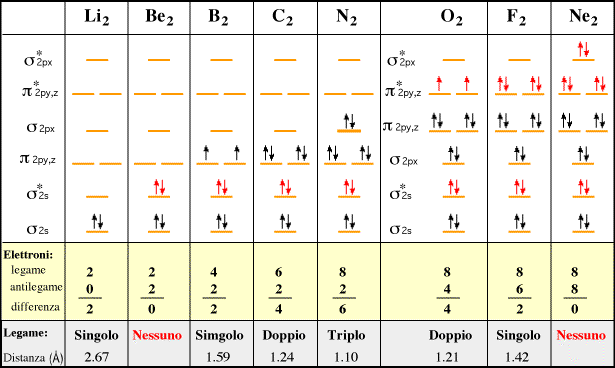

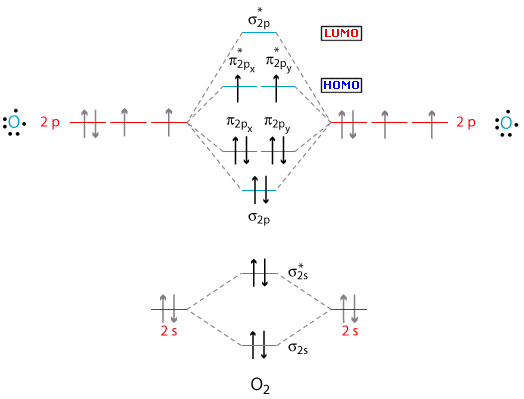

La teoria MO può spiegare le proprietà paramagnetiche della molecola dell'Ossigeno. Se andiamo a diagrammare i livelli energetici della molecola di O₂, troviamo che negli orbitali antileganti a più alta energia vi sono due elettroni spaiati (regola di Hund) che giustificano il fenomeno del paramagnetismo osservato sperimentalmente e non interpretabile con la teoria VB. Le molecole paramagnetiche manifestano un momento magnetico intrinseco, ma a causa dell'agitazione termica il momento magnetico medio è nullo, tuttavia sotto l'azione di un campo magnetico esterno si verifica un fenomeno di parziale orientazione delle molecole con la comparsa di un momento magnetico risultante concorde al campo esterno (paramagnetismo).

La configurazione della molecola dell'ossigeno è

_{s s p} (π_{2p p}

ed il suo ordine di legame è       OL = ½ (2 - + 2 + 4 - ) = 2 = Legame doppio
