Assonometria
obliqua (cavaliera)
Caratteristica della
proiezione cavaliera e che tutte le linee e superfici di un oggetto, che sia
parallelo al piano verticale di proiezione, sono proiettate verticalmente con
le loro vere dimensioni, cioè non distorte.
Gli assi
assonometrici sono disposti come segue: x' è orizzontale, y' forma un angolo di
45° con l'orizzontale e le dimensioni parallele a questo asse sono dimezzate e
z' è verticale. Non c'è riduzione di dimensioni lungo gli assi
x' e z'.
Si può mettere
l'oggetto da rappresentare in diverse posizione rispetto agli assi, ma si
comprende come sia preferibile disporlo in modo che le parti piane più
complicate, come cerchi, archi di cerchio e simili, giacciano su piani paralleli
al piano verticale di proiezione. In questo modo la costruzione viene ad essere
semplificata poiché questi elementi sono proiettati con le loro vere
dimensioni, analogamente ad una proiezione ortogonale (proiezione frontale).

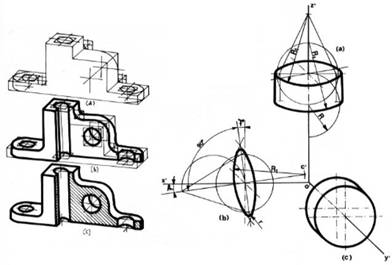

Fra le posizione
occupate dal cilindro di fig.15a e 15c è da preferirsi quest'ultima poiché i
cerchi non vengono distorti.
fig.15
Le proiezioni
frontali dei solidi geometrici sono costruite analogamente alle proiezioni
dimetriche.
Costruiamo la
proiezione frontale di un cilindro (fig.15a). Per prima si disegna la base che
è un'ellisse e quindi gli elementi estremi. Si ricordi che i segmenti retti
paralleli agli assi di proiezione mantengono il loro parallelismo anche nei
confronti degli assi nelle proiezioni frontali. Per completare il cilindro si
disegna la seconda base.
