Sommatore invertente

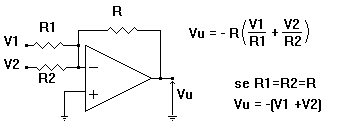

Un altro circuito spesso usato è il sommatore invertente la cui uscita Vu è legata alla somma dei due (o più) ingressi V1 e V2.
Si noti la presenza
del segno meno nell'espressione di Vu dovuta appunto al fatto che il sommatore
è invertente. Il peso dei segnali V1 e V2 dipende dal valore delle rispettive
resistenze R1 e R2 in serie ai due segnali V1 e V2. Se si vuole che i due
segnali V1 e V2 abbiano uguale peso, si scelgono le due resistenze uguali, per
esempio ad Re.
Si ottiene in questo caso la relazione: Vu = -R/Re(V1+V2), dove il
rapporto -R/Re rappresenta il guadagno del sommatore (negativo). Se invece si
scelgono le resistenze uguali tra di loro e a quella di retroazione (R) si ottiene
la relazione:
Vu = - (V1 +V2).
In questo caso l'uscita è uguale proprio alla somma tra i due ingressi (a parte il segno).
