Esercitazione rete r-c

ESERCITAZIONE    RETE R-C

1S PROVA:

COMPONENTI:

R = 330Ω

C = 22 Nf

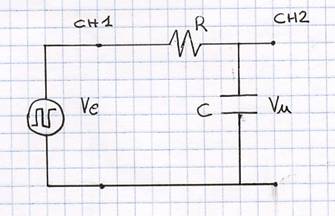

SCHEMA DEL CIRCUITO:

CALCOLI:

tc = tempo carica condensatore ts = tempo scarica condensatore

tc = 5 * R * C = 5 * 330 * 22 * 10 -5 s [secondi]

f = 1 (tc + ts) = 1 (3,63 * 10 ٨-5 * 2) = 13774 Hz [Hertz]

periodo = 1 f = 1 13774 = 7,26 * 10 ٨-5 s

GRAFICI:

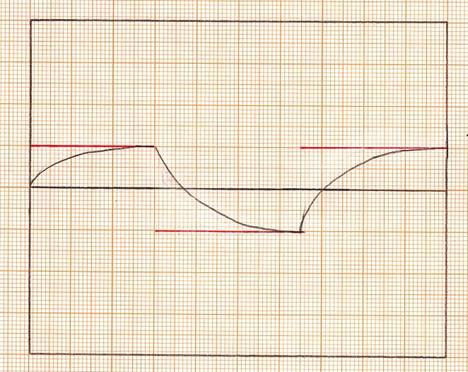

Impostando sul generatore di funzione la frequenza  di circa 13700 Hz a 1Vpp

Settaggio oscilloscopio: V DIV = 0,5 V      ; TIME DIV = 10 s

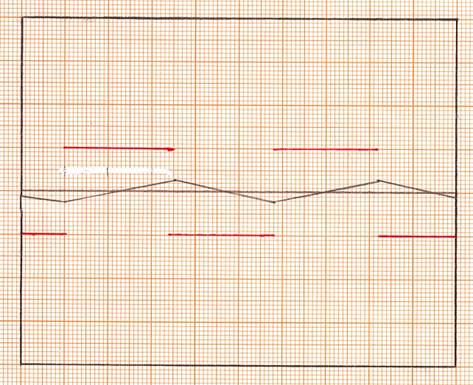

provando ad aumentare la frequenza a circa 13700 Hz

settaggio oscilloscopio: V DIV =0,5 V        ; TIME DIV = 1 μs

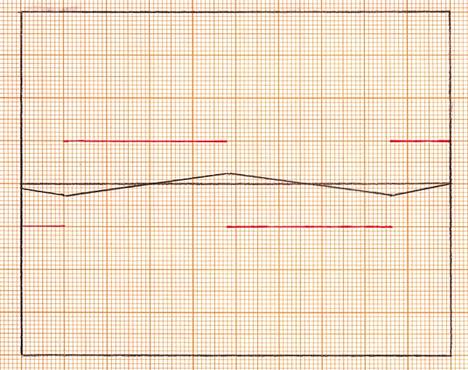

provando a diminuire la frequenza a circa 1370 Hz

settaggio oscilloscopio: V DIV = 0,5 V        ; TIME DIV = 100 μs

2S PROVA: (cambiando la resistenza)

COMPONENTI:

R = 2200 Ω

C = 22 nF

CALCOLI:

tc = 5 * R * C = 5 * 2200 * 22 * 10 s

f = 1 (tc + ts) = 1 (2,42 * 10 Hz

periodo = 1 f = 1 2066 = 4,84 * 10 ٨-4 s = 484 μs

GRAFICI:

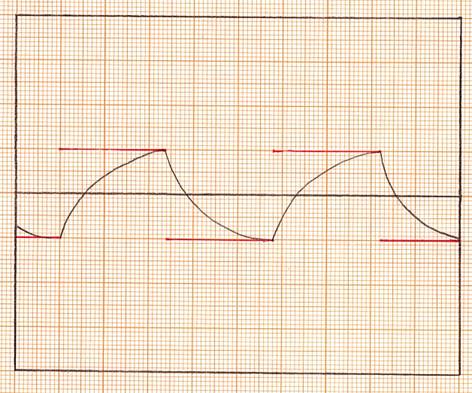

Impostando su generatore di funzione una frequenza di circa 2066 Hz a 1 Vpp

Settaggio oscilloscopio: V DIV = 0,5 V ; TIME DIV = 100 μs

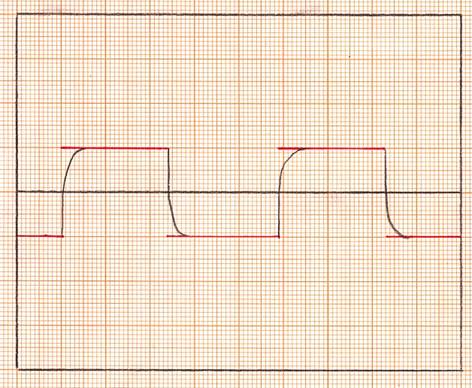

provando ad aumentare la frequenza a circa 20660 Hz

settaggio oscilloscopio: V DIV = 0,5 V          ; TIME DIV = 10 μs

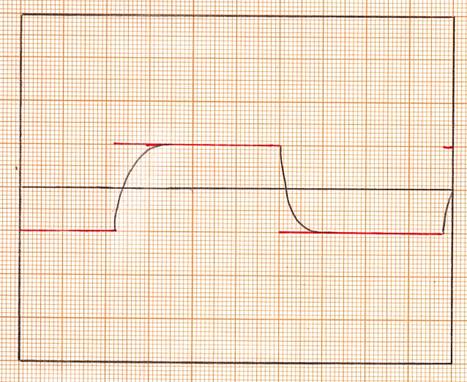

provando a diminuire la frequenza a circa 206,6 Hz

settaggio oscilloscopio: V DIV = 0,5 V         ; TIME DIV = 1 ms

CONSIDERAZIONI FINALI SULL'ESPERIENZA:

Il circuito è stato realizzato su di una bread-board. In questa esperienza ho visualizzato la carica (c) e la scarica (s) di un condensatore sul video dell'oscilloscopio.

Per visualizzare la "c" e la "s" di un condensatore non è necessario disporre di un oscilloscopio, infatti, attraverso un voltmetro e un cronometro si puo vedere come cambia la tensione ai capi del condensatore. Riportando i valori trovati su degli assi cartesiani vedrei l'onda di "c" del condensatore.

Avendo a disposizione un oscilloscopio e alimentando il circuito con un onda quadra ad una frequenza pari all'inverso di 10 volte tau ( ovvero il tempo che permette la "c" piu quello che permette la "s") e settando adeguatamente le basi dei tempi e delle tensioni dei due canali dell'oscilloscopio, su un canale posso visualizzare l'onda di "c" e "s" mentre sull'altro visualizzerò il segnale entrante (onda quadra).

Provando ad aumentere la frequenza si nota che il segnale uscente ( quello ai capi del condensatore)

Tende sempre piu a diventare una retta avente il valore di 12 pp , mentre se provo a diminuire la frequenza si nota che il segnale uscente tende sempre piu a diventare uguale a quello di entrata.
