Conversione

Generalità.

Col termine conversione si indica la trasformazione di alcuni parametri di un segnale elettrico mantenendo invariata la quantità di informazione posseduta dal segnale stesso.

I convertitori risultano essenziali nei sistemi di controllo, in particolare quelli analogico-digitale e digitale-analogico perché sono presenti nelle ca-tene di acquisizione e di elaborazione dati.

Il convertitore analogico-digitale, indicato come convertitore A/D o ADC (Analog Digital Converter), risulta essenziale per collegare un segnale analogico ad un centro di elaborazione digitale.

Prendiamo ad esempio il caso di un sistema a microprocessore per il controllo di grandezze fisiche (temperatura, pressione, umidità ecc.): il segnale in uscita dal trasduttore è generalmente di tipo analogico e di conseguenza deve essere convertito in un segnale digitale per poter essere elaborato dal microprocessore.

Il convertitore digitale-analogico, indicato come convertitore D/A o DAC (Digital Analog Converter), esegue l'operazione inversa rispetto all'ADC. In effetti il DAC permette di trasformare il segnale digitale, fornito dal sistema di elaborazione, in un segnale analogico in grado di operare sui dispositivi di uscita come ad esempio gli attuatori (motori, altoparlanti, ecc.).

Si ricorda che per segnale analogico si intende un segnale che può assu-mere tutti i valori all'interno di un intervallo, mentre il segnale quantizza-to (o discreto) può assumere soltanto un numero finito di valori. Se la quantizzazione viene effettuata, per esempio, con un codice binario i possibili valori sono due.

Schema generale di un sistema di acquisizione dati

Analizziamo lo schema precedente: Si hanno delle grandezze fisiche (es. Temperatura, pressione, posizione, velocità, etc.) di un sistema qualsiasi da controllare. Dette grandezze vengono trasformate ciascuna dal rispettivo trasduttore in un segnale analogico corrispondente.

Questo segnale analogico, generalmente di pochi mV, viene amplificato da un operazionale per portarlo al livello desiderato (es. 5V di fondo scala); inoltre esso viene filtrato da un filtro passa-basso per eliminare il rumore di alta frequenza.Questo processo viene denominato condizionamento del segnale. Dopodiché il segnale condizionato viene immesso ad uno degli ingressi di un multiplexer analogico (AMUX). Questo circuito seleziona, su istruzione di un codice ADDRESS, uno solo dei segnali analogici in ingresso, trasferendolo in uscita.

Il segnale in uscita dall'AMUX viene applicato all'ingresso di un circuito campionatore per la conversione del segnale analogico in digitale, che viene fatta da un ADC (Analogy Digital Converter).

L'uscita digitale in forma binaria viene memorizzata dal computer per essere elaborata secondo le specifiche dirette del problema. Dopo aver fatto l'elaborazione il computer emette delle informazioni digitali, le quali, dopo che vengono convertite in analogiche dal DAC (Digital Analogy Converter) e amplificate vanno a comandare degli attuatori per agire, come controllo, sulle grandezze fisiche del sistema per mantenerle o variarle entro i limiti imposti dal problema.

Schema generale di un convertitore D/A (DAC): equazione fondamentale.

Il segnale analogico fornito dal convertitore D/A non è dunque continuo nelle ampiezze ma è formato da gradini. Ogni gradino corrisponde al valore di tensione associato alla parola.

Ogni parola binaria è formata da n bit a_n-1, a_n-2, a_n-3, . a₁, a₀, dove:

a₀ = corrisponde al bit meno significativo (LSB Less Significant Bit)

a_n-1 = corrisponde al bit più significativo (MSB Most Significant Bit).

In un segnale digitale ciascuna parola (word) viene trasmessa partendo dal bit MSB. Per ultimo viene trasmesso il LSB.

Una parola formata da n bit può assumere m = 2ⁿ valori finiti.

Il valore P corrispondente ad una parola da n bit vale:

P = a_n-1 2^n-1 + a_n-2 2^n-2 + . + a₁ 2¹ + a₀ 2⁰

Per trasformare questo numero P in una tensione occorre moltiplicarlo per un valore di tensione V. In questo modo alla parola viene associato il livello di tensione V_u = PV.

V_u = VP = V (a_n-1 2^n-1 + a_n-2 2^n-2 + . + a₁ 2¹ + a₀ 2⁰)=

= a_n-1 V2^n-1 + a_n-2 V2^n-2 + + a₁ V2¹ + a₀ V2⁰=

=V2ⁿ (a_n-1 2^-1 + a_n-2 2^-2 + . + a₁ 2^1-n + a₀ 2^-n)

Il prodotto V2ⁿ si definisce tensione di riferimento o tensione di fondo

scala e viene indicato con V_r.

V_u = V_r (a_n-1 2^-1 + a_n-2 2^-2 + . + a₁ 2^1-n+ a₀ 2^-n)

La conversione avviene quindi effettuando una combinazione lineare con coefficienti che devono dare ad ogni bit il proprio perso in funzione della sua posizione.

Il coefficiente che moltiplica il bit più significativo è pari a quelli successivi saranno , poi ,, ecc. L'espressione della V_u evidenzia che il livello di tensione in uscita dal DAC è proporzionale alla tensione di riferimento V_r ed al codice binario in ingresso.

La tensione V_r viene anche indicata come la tensione di fondo scala del convertitore. Se si sceglie V_r = 2ⁿ ossia V=1 V, il valore della tensione è pari al numero P.

Parametri caratteristici.

T       Risoluzione rappresenta la variazione di tensione dovuta alla variazione di un LSB ed in modo equivalente indica il valore minimo di tensione rappresentabile dal DAC.

La risoluzione si trova espressa anche in bit o in percentuale del valore di fondo scala V_r.

T       La tensione massima di uscita V_uM: tale valore si ottiene quando tutti i bit sono a 1 e si dimostra che

Notiamo che V_uM è minore del valore di fondo scala V_r.

T       Transitori spuri (glitches): quando due o più bit devono commutare insieme si possono creare picchi di tensione. Come mostra la figura, prima che la V_u si assesti al valore 6 V è presente anche un picco di tensione.

T       Settling time: è il tempo necessario al DAC per stabilizzarsi al valore finale dell'uscita.

Tipi di convertitori D/A (DAC).

Convertitori a resistenze pesate.

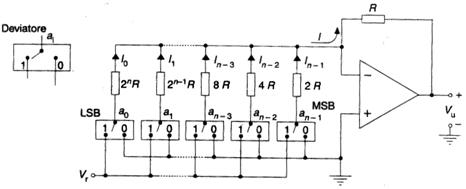

In figura è riportato lo schema del DAC a resistenze pesate a n bit.

Il circuito è composto da una rete di resistenze, da un convertitore corrente/tensione realizzato con un amplificatore operazionale e da alcuni deviatori. I deviatori sono utili nel nostro caso per descrivere il comportamento del circuito. Nella realtà al posto dei deviatori c'è una rete digitale che fornisce in uscita i livelli di tensione alti e bassi (corrispondenti ai valori logici 1 e 0).

Il numero di resistenze e di deviatori è pari al numero di bit del DAC. Il deviatore consente di collegare la resistenza a massa se il bit vale 0 o al potenziale di riferimento V_r se il bit vale 1. Di conseguenza in ogni resistenza c'è un passaggio di corrente soltanto se il bit associato vale 1 in modo da avere una differenza di potenziale pari a V_r ai capi della stessa resistenza. In caso di bit 0 i due morsetti della resistenza sono a massa e quindi non ci può essere passaggio di corrente.

La corrente che circola in ogni resistenza deve essere tale da dare ad ogni bit il proprio peso in funzione della sua posizione, secondo il principio della conversione. Il valore della corrente deve essere maggiore per il bit più significativo (MSB) per poi diminuire per i bit meno significativi. Si procede dunque collegando al MSB la resistenza minore e raddoppiandone il valore per il bit successivo fino al LSB per il quale la resistenza è 2^n-1 volte maggiore rispetto alla prima.

Ad esempio nel caso si DAC a 4 bit: (a₃a₂a₁a₀) al bit a₃ associamo una resistenza 2R (R è il valore presente nel convertitore corrente/tensione), al bit a₂ colleghiamo una resistenza doppia della prima 4R, ad a₁ la resistenza 8R ed infine ad a₀ la resistenza 16R.

Il convertitore I/V effettua la somma delle correnti. Verifichiamo che la tensione in uscita del convertitore è proporzionale al codice d'ingresso.

I = I₀ + I₁ + . + I_n-1 (non entra corrente nell'Amp. Op.)

V_u = -RI =-R (I₀ + I₁ + . + I_n-1)

dove

Tralasciando il segno, che rappresenta l'inversione di fase possiamo scrivere:

L'impiego di questi tipo di convertitori D/A è limitato perché presentano alcuni inconvenienti:

T       Il valore delle resistenze cresce secondo le potenze del due, fino a raggiungere valori notevoli se il numero di bit del DAC è elevato (R_LSB=2ⁿR), non è possibile ovviare a questo problema prendendo un valore di R troppo basso se si vuole garantire un corretto funziona-mento dei deviatori elettronici.

T       Difficoltà di avere resistenze con valori così diversi e stessa precisione.

T       La corrente erogata da V_r dipende dalla combinazione dei bit in ingresso.

Convertitori D/A con rete di tipo R-2R.

Questo tipo di convertitore D/A sfrutta, per la conversione, lo stesso principio di quello a resistenze pesate ma presenta il vantaggio di utilizza-re resistenze di due soli possibili valori R e 2R. Esistono due tipi di DAC di questo genere:

T       a rete (o scala) R-2R;

T       a rete (o scala) R-2R invertita;

Convertitore R-2R.

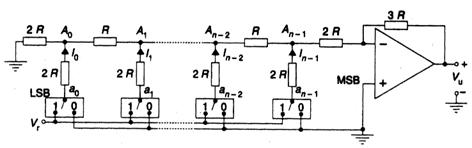

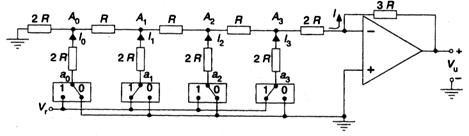

Nelle figure 1 e 2 sono riportati gli schemi del convertitore D/A r-2R a n bit e 4 bit.

Figura 1.

Figura 2.

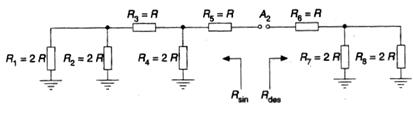

La rete di resistenze è tale che da ogni nodo A_i la resistenza vista verso destra e verso sinistra vale sempre 2R. In figura 3 è riportato l'esempio del nodo A₂ (i generatori sono cortocircuitati).

Figura 3.

R₈ è a terra per il cortocircuito virtuale (V^- = V⁺ = 0).

Verso sinistra: R₁₂= R₁//R₂ =R; R' = R₁₂ + R₃ = 2R; si ottiene allora R_sin = R'//R₄ + R₅ = 2R.

Verso destra: R₇₈= R₇//R₈ =R; R_des= R₇₈ + R₆ = 2R.

Di conseguenza la resistenza che è vista da ciascun deviatore è 2R + R_sin//R_des = 3R (fig. 4).

Figura 4.

Così in tutte le resistenze collegate ai deviatori circola lo stesso valore di corrente

Questa corrente in ogni nodo che incontra si divide in due parti uguali perché R_des = R_sin.

Come nel caso di DAC a resistenze pesate occorre fare in modo che ad ogni bit sia dato il proprio peso in funzione della sua posizione, così il convertitore I/V effettua la giusta combinazione lineare fornendo in uscita una tensione proporzionale al codice. Al bit più significativo a_n-1 viene associata la corrente massima che vale:

perché subisce una sola divisione nel nodo A_n-1. Le correnti che corrispondono ai bit meno significativi subiscono un numero di partizioni che aumenta spostandosi verso sinistra nella figura 1. Infatti la corrente associata al bit kesimo subisce n -k divisioni (n nodi) e vale:

Di conseguenza la corrente corrispondente al LSB a₀ vale:

La tensione V_u = -3RI_u nella quale la corrente I_u è la somma delle correnti provenienti dai deviatori con il bit 1, risulta, trascurando il segno meno,

La tensione in uscita dal DAC è veramente proporzionale al codice in ingresso.

Convertitore a rete R-2R invertita (convertitori D/A commerciali).

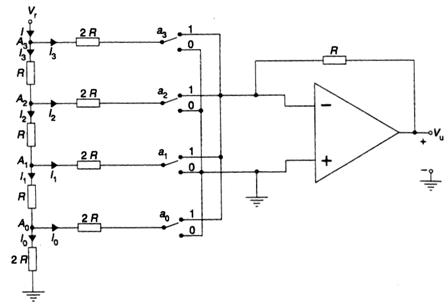

Lo schema del convertitore D/A a rete R-2R invertita è riportato in figura 5.

Figura 5.

Il deviatore permette di collegare la resistenza a terra, nel caso di bit 0, o al morsetto invertente dell'amplificatore operazionale, se il bit vale 1.

Essendo il potenziale del morsetto invertente comunque pari a zero (V^-= V⁺=0 V), il valore della corrente che circola nella resistenza collegata al deviatore rimane lo stesso indipendentemente dalla posizione del deviatore stesso. Quando il bit vale 1 questa corrente passa nel convertitore dando il proprio contribuito alla tensione d'uscita.

La resistenza vista da ogni nodo A_i verso terra vale R; in figura 6 è mostrato l'esempio del nodo A₂.

Figura 6.

Per calcolare la resistenza vista da A₂ si produce nel seguente modo:

Di conseguenza anche la resistenza vista dal generatore (nodo A₃) vale R e la corrente erogata (I) rimane costante:

indipendentemente dalla parola binaria da convertire. Questa corrente si divide, in ogni nodo che incontra, in due parti uguali.

La conversione avviene come nel DAC a rete R-2R: il valore della corrente che circola nella resistenza associata al deviatore deve essere maggiore per il bit più significativo (MSB), per poi diminuire per i bit meno signifi-cativi. Illustriamo il caso del DAC a 4 bit (fig. 9).

Le correnti valgono:

e quindi la tensione di uscita sarà V_u = -R I_tot.

Sostituendo i valori delle correnti e trascurando il segno meno si ha:

La tensione in uscita dal convertitore è proporzionale al codice.

Il convertitore D/A a rete R-2R invertita rappresenta la soluzione più diffusa tra i componenti commerciali. Infatti con questa soluzione

T     le resistenze hanno soltanto due valori possibili R e 2R;

T     la corrente erogata da V_r è costante;

T     la corrente circolante nelle resistenze è indipendente dalla parola in ingresso così si evitano i disturbi dovuti alle commutazioni.

La seguente tabella mostra il valore del parametro settling time per alcuni componenti tipici.

Inoltre esiste l'integrato DAC0830 a 8 bit che ha la caratteristica di essere compatibile con il microprocessore ed è possibile collegarlo senza interfaccia.

Il convertitore A/D (ADC).

La quantizzazione.

La quantizzazione è descritta dalla caratteristica di trasferimento rappresentata dal grafico di figura 9. I valori di tensione in ingresso sono riportati sull'ascissa, mentre sull'ordinata viene riportato il codice binario associato ad ogni intervallo di valori di V_i.

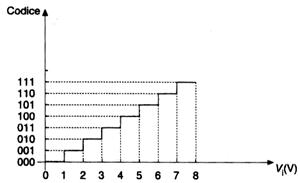

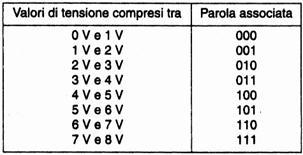

Nell'esempio di figura 9 l'ampiezza massima del segnale d'ingresso è V_iM = 8 V. Il numero di bit scelto è 3 quindi il numero possibile di codici binari esprimibili è Q = 2³ = 8

Figura 9.

Di conseguenza la tensione analogica d'ingresso è stata divisa in 8 parti uguali, ad ognuna delle quali è stato associato uno degli 8 codici binari possibili. A tutti i valori di tensione appartenenti ad un singolo intervallo degli otto possibili viene associato lo stesso codice.

L'esempio precedente mette in evidenza la necessità d'introdurre due parametri caratteristici dei convertitori A/D.

Il primo è l'ampiezza massima V_iM del segnale d'ingresso che può essere convertito dall'ADC. Il segnale da elaborare deve dunque passare prima in un circuito di condizionamento per renderlo utilizzabile dal convertitore. In particolare i campi di valori della V_i accettati dagli ADC in commercio sono generalmente da 0 V a 5 V o da 0 V a 10 V.

L'altro parametro è il numero n di bit con cui si effettua la codifica. Il campo dei valori della V_i viene diviso in Q = 2ⁿ parti uguali. Ad ognuno di questi 2ⁿ intervalli viene associata una parola di n bit. Spesso l'ampiezza dell'intervallo è indicata come passo di quantizzazione.

Parametri caratteristici degli ADC.

La risoluzione.

In modo equivalente la risoluzione rappresenta il passo di quantizzazione. In effetti, come viene mostrato dall'esempio di figura 9, se il codice binario differisce per il bit meno significativo (LSB), otteniamo quello associato all'intervallo successivo o precedente. Possiamo così scrivere:

La risoluzione può essere espressa in percentuale del valore massimo della tensione convertibile:

Spesso i costruttori forniscono come risoluzione il numero di bit della parola di codifica.

L'errore di quantizzazione.

Ad esempio la figura 9 mostra che alla parola di codice 010 sono associati tutti i valori della V_i compresi tra 2 V e 3 V e di conseguenza 010 rappresenta oltre al valore esatto 2 V anche 2.9 V.

Quando il valore esatto di V_i rappresentato dalla parola di codifica è l'estremo inferiore dell'intervallo, l'errore massimo di quantizzazione (e_M) è pari l'ampiezza dell'intervallo stesso (ossia alla risoluzione R) e quindi:

e_M = R

Nell'esempio di figura 9 e_M = 1 V.

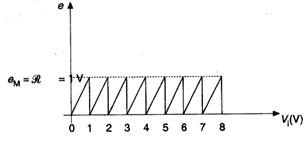

L'andamento dell'errore in funzione del valore della tensione (relativo all'esempio di figura 9) è mostrato in figura 10.

Figura 10.

Si osserva che e = 0 quando in ingresso è presente il valore esatto della tensione associato alla parola binaria.

Se il valore esatto di V_i rappresentato dalla parola di codice è al centro dell'intervallo di quantizzazione l'errore massimo che si può commettere viene dimezzato:

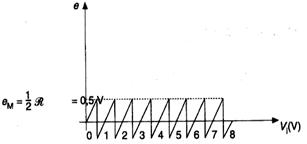

In effetti se nell'esempio di figura 9 si sceglie il passo di quantizzazione in modo che la parola 010 rappresenti l'intervallo di valori 1.5 V 2.5 V, simmetrico intorno al valore esatto 2 V, l'errore massimo vale 0.5 V (la figura 11 mostra l'andamento dell'errore).

Figura 11.

Per ridurre l'incertezza occorre diminuire l'ampiezza del passo di quantizzazione aumentando il numero di bit.

Il tempo di conversione.

Il segnale analogico da convertire deve essere campionato per prelevare i valori della V_i da trasformare in codice binario. Con il campionamento il segnale analogico viene trasformato in una successione discreta di valori di V_i.

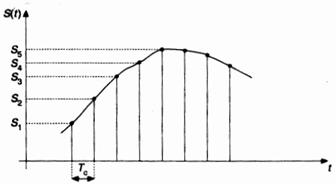

Nella figura 12 è riportato un esempio.

Figura 12.

Il segnale S(t) può essere rappresentato dalla successione dei suoi campioni S₁, S₂, S₃, S₄, S₅ . prelevati ad intervalli regolari T_c. Il valore di T_c non può essere qualsiasi. Per poter ricostruire il segnale dai suoi campioni occorre che la frequenza di campionamento:

soddisfi la condizione di Shannon:

dove f_M è la frequenza massima (o banda) del segnale.

Di conseguenza il periodo di campionamento di T_c deve essere:

La conversione deve terminare prima che arrivi il nuovo campione da convertire in codice binario.

Indicando con T_s il tempo di conversione occorre avere com'è mostrato in figura 13.

Figura 13.

Il valore del campione è quello assunto da V_i all'inizio della conversione anche se durante il tempo T_s il segnale subisce delle variazioni. Per non introdurre un ulteriore errore, il codice binario associato al campione deve rimanere valido per tutto il tempo di conversione. Di conseguenza le variazioni del segnale, durante T_s, devono essere tali da fare rimanere V_i all'interno del passo di quantizzazione (o entro la risoluzione).

Supponendo di avere un segnale sinusoidale V_i con frequenza f e di utilizzare un ADC a n bit, per non aggiungere un altro errore a quello di quantizzazione, si può dimostrare che deve essere:

Per evitare di introdurre questo ulteriore errore è necessario inserire un dispositivo detto di sample/hold (campionamento e mantenimento). Per evitare ciò il valore viene memorizzato (hold) fino a quando deve essere convertito.

Tipi di convertitori A/D.

Convertitori paralleli (flash).

Gli ADC flash sono i convertitori più veloci infatti presentano tempi di conversione dell'ordine delle decine di nanosecondi. Questi convertitori sono necessari quando i segnali hanno frequenza elevata. Sappiamo infatti che T_s deve essere minore del periodo di campionamento. Ora, per un segnale video con f_M = 5 MHz, si ha che:

Pertanto il T_s deve essere inferiore. Non si può quindi fare a meno di usare gli ADC flash, gli unici che consentono simili velocità. In figura 14 è mostrato lo schema circuitale di principio di un ADC flash a 3 bit.

Figura 14.

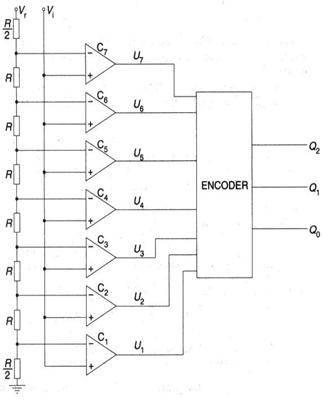

Il circuito è composto da 9 resistenze, 7 comparatori e un encoder con 7 ingressi e 3 uscite. Nel caso generale di ADC a n bit la struttura fondamentale è composta da 2ⁿ - 1 comparatori, 2ⁿ - 2 resistenze uguali di valore R, 2 resistenze di valore R/2 e 1 encoder.

Questi convertitori presentano notevoli problemi costruttivi, essendo difficile ottenerli proprio con 2ⁿ - 2 resistenze uguali con stessa tolleranza; ne consegue che il dispositivo ha scarsa precisione oltre a risultare costoso.

Il principio di funzionamento è basato sul confronto tra il valore del campione da convertire e i potenziali presenti sui morsetti invertenti dei comparatori dati dalla partizione di una tensione di riferimento V_r. In ogni comparatore, sul morsetto non invertente, è presente il valore di tensione da convertire: l'uscita è alta per il comparatore in cui si verifica che V_i è maggiore del potenziale del morsetto invertente.

Le uscite dei comparatori vanno in un encoder che fornisce così il codice binario.

Per fare in modo che tutti i dati arrivino contemporaneamente all'encoder ed evitare disturbi (glitch) si possono inserire dopo i comparatori dei dispositivi che mantengono l'informazione e la presentano simultaneamente all'encoder.

Analizziamo l'esempio di figura 14. I potenziali presenti sui morsetti invertenti dei comparatori C₁, C₂, C₃, C₄, C₅, C₆, C₇ sono rispettivamente:

mentre .

Di conseguenza per ogni valore di V_i tra zero e V_r è possibile determinare quali comparatori hanno l'uscita alta. Ad esempio se:

i comparatori C₁, C₂, C₃ hanno l'uscita alta, tutti gli altri bassa. Le uscite U₁, U₂, U₃, U₄, U₅, U₆, U₇ valgono 1110000. L'encoder fornisce il seguente codice binario 011 (equivalente a 3 in decimale, pari al numero di comparatori con uscita alta).

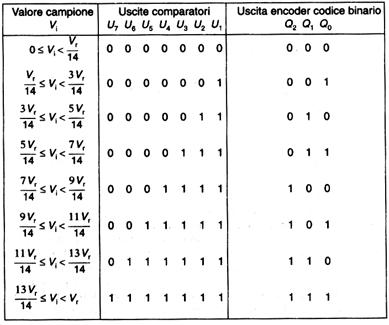

Possiamo così costruire la seguente tabella (o matrice) di conversione.

Spesso è presente un ulteriore comparatore che dà l'indicazione di overflow se .

Due comparatori flash che si trovano in commercio sono: AD5010KD a 6 bit con T_s = 20 ns e AD6020KD a 6 bit con T_s = 10 ns.

Il convertitore ad approssimazioni successive.

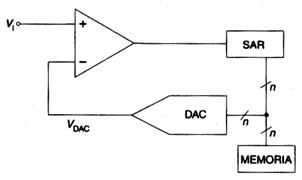

Lo schema circuitale è riportato in figura 17. Il funzionamento si basa sull'utilizzo di un particolare circuito sequenziale denominato SAR (Successive Approximation Register). Questo dispositivo genera una parola di codice che viene corretta, dopo il confronto tra il campione V_i da convertire e la tensione V_DAC in uscita dal DAC, fino a quando la differenza risulta minore di un valore fissato.

Figura 17.

Il principio della conversione può essere illustrato con l'esempio della pesatura di una massa incognita. Sia abbiano a disposizione masse di valori:

dove m₁ è la metà della portata massima, mentre il valore minore è legato all'incertezza desiderata si pone sul piatto m₁: se la massa incognita m risulta maggiore, allora si aggiunge:

Se si inserisce .

Se si toglie e si inserisce .

Si procede in questo modo fino all'ultimo valore a disposizione. In pratica ad ogni tentativo si inserisce un nuovo peso (di valore pari alla metà di quello precedente) mantenendo anche quello di prima soltanto se nella misura precedente la massa incognita risulta maggiore.

La parola di codice viene modificata dal circuito SAR con lo stesso principio. La prima parola generata è formata da tutti zero tranne il bit più significativo che vale 1.

Prendiamo l'esempio di un ADC a 4 bit. Si parte da 1000. Se la tensione V_DAC in uscita dal DAC è minore di V_i, il SAR mantiene il MSB e porta a 1 quello successivo generando la seguente parola 1100 (se il MSB torna a 0 e la parola fornita è 0100).

Se dal secondo tentativo risulta che la nuova tensione in uscita dal DAC (V_DAC) è tale che il secondo bit è mantenuto alto (torna a 0 se ) e viene a questo punto generata la parola 1110 (o 1010) portando a 1 il terzo bit.

Se dal terzo tentativo il terzo bit è mantenuto alto (torna a 0 se ) ed il quarto bit viene messo a 1.

Al quarto confronto se la tensione in uscita dal convertitore D/A è mino-re di V_i l'ultimo bit rimane alto, in casso contrario torna a 0.

Abbiamo così determinato i quattro bit che formano la parola di codice. La parola binaria è stata generata dopo 4 tentativi, in generale per un convertitore a n bit sono necessari n confronti. Dunque se ogni operazione è scandita da un clock con periodo T_ck il tempo di conversione di un convertitore ad approssimazioni successive a n bit vale T_s = nT_ck.

Rispetto agli altri convertitori a reazione il tempo di conversione è costante (indipendente dal campione) e molto minore.

Per la risoluzione percentuale di questo ADC vale l'espressione generale già vista:

Questa soluzione risulta la più diffusa tra i componenti ADC commerciali. Gli integrati disponibili sono numerosi e risultano adatti a convertire segnali provenienti da trasduttori oltre ad essere compatibili con i microprocessori.

Vediamo alcuni integrati disponibili.

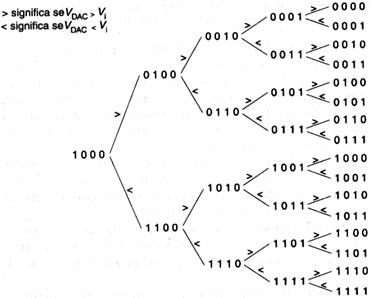

Nell'esempio del grafico di figura 18 viene mostrato come avviene la generazione della parola di codice nel caso di 4 bit.

Figura 18.

I convertitori ad integrazione.

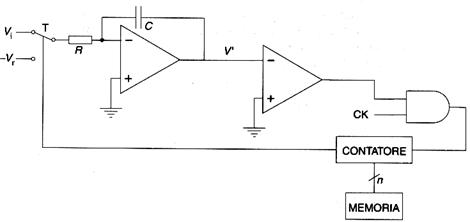

I convertitori ad integrazione più diffusi sono quelli a doppia rampa. Lo schema di funzionamento, riportato in figura 19, evidenzia la presenza del circuito integratore. Questo produce in uscita una rampa decrescente (o crescente) se l'ingresso è una costante positiva (o negativa).

Figura 19.

Inizialmente all'ingresso dell'integratore viene applicato il campione da convertire per una durata T_i fissata. Questa durata è determinata tramite un clock con periodo T_ck ed un contatore, infatti T_i = n_i T_ck (n_i numero di impulsi contati).

L'uscita dell'integratore è una rampa decrescente con pendenza legata a V_i che inizia da zero, essendo il condensatore scarico (fig. 20), fino a raggiungere il valore.

Figura 20

Dopo un tempo T_i il tasto T commuta nella posizione -V_r. L'integratore fornisce adesso una rampa crescente con pendenza legata la tensione di riferimento V_r.

La rampa inizia dal valore V' (fig.19)e quando passa per lo zero blocca il conteggio inibendo la porta AND.

La prima rampa ha pendenza variabile dovuta al valore del campione di durata fissa: il valore V' raggiunto dipende da V_i. La seconda rampa, invece, ha pendenza fissa e durata T_x che dipende da V' ( e quindi da V_i) essendo il tempo impiegato per passare da V' a zero. Dalla misura di T_x è possibile risalire a V_i. T_x viene rilevato attraverso il contatore, infatti T_x = n_x T_ck dove con n_x viene indicato il numero di impulsi contati durante la rampa

crescente. Verifichiamolo mediante formule matematiche:

quindi:      e

Si ottiene quindi:

Il dato digitale n_x, fornito dal contatore, rappresenta la codifica del segnale analogico V_i in ingresso.

Questi convertitori sono immuni a certi tipi di rumore ma molto lenti: il tempo di conversione T_s vale T_s = T_i + T_x = (n_i + n_x)T_ck. Per questo motivo non sono indicati nei sistemi a microprocessori.

I convertitori tensione/frequenza e frequenza/tensione.

Questa conversione rende il segnale immune al rumore. Infatti i disturbi si sommano al segnale modificandone l'ampiezza ma non influenzano l'informazione contenuta nella frequenza del segnale stesso.

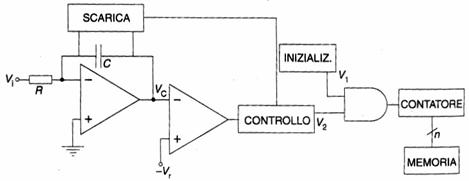

Questi dispositivi possono essere utilizzati come convertitori A/D. Il principio di funzionamento è il seguente: il campione viene applicato al convertitore V/f all'uscita del quale sono presenti impulsi con frequenza proporzionale a V_i. Questi impulsi vengono, in seguito, contati per fornire la parola di codice. Lo schema di principio è riportato in figura 21.

Figura 21.

Il dispositivo di inizializzazione abilita la porta AND per un tempo T mandando un livello alto. In uscita dell'integratore abbiamo una rampa con pendenza legata al valore di V_i.

Quando la rampa V_C raggiunge il valore di -V_r, il blocco di controllo genera un impulso e provoca la scarica del condensatore in modo da fare partire una nuova rampa (fig.22).

Figura 22.

Il valore della tensione d'ingresso è stato convertito in frequenza. Infatti il tempo impiegato dalla rampa per raggiungere -V_r dipende da V_i e quindi il numero di impulsi contati durante il tempo T è legato al valore del campione. Possiamo così associare a V_i la parola binaria fornita dal contatore.

I convertitori tensione/frequenza, oggi si trovano in commercio in forma integrata e vengono applicati nei sistemi di acquisizione dati e di controllo e nella trasmissione dati a distanza. Infatti è dimostrabile che un segnale codificato in frequenza e praticamente immune dai disturbi durante la sua trasmissione a distanza.

I più comuni convertitori tensione/frequenza sono i NATIONAL LM 131, LM 21, LM 331.

Esistono componenti commerciali, ad esempio il LM331, che possono funzionare sia da convertitori V/f che f/V.
