TRANSISTOR
tdp
Il componente principale dell'elettronica in generale, ma soprattutto nel campo sei segnali e dei sistemi di comunicazione è senza dubbio il transistor.
Il transistor è un componente elettrico che può eseguire due funzioni principali, la funzione di interruttore e la funzione di amplificatore. Per la trasmissione dei segnali è usato come amplificatore.
Il transistor per funzionare quando lavora come amplificatore si trova nella zona di lavoro lineare.

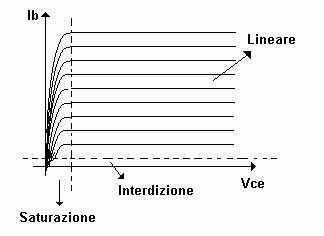

Le sue curve caratteristiche sono le seguenti :
Esistono due tipi di transistor : transistor bipolari (BJT) e transistor unipolari (FET).
In particolare studiamo il BC107 che è un transistor bipolare. La sigla B sta per silicio mentre la lettere C sta per transistor.
La tecnica di costruzione di un BC107 è la seguente :
Tra i transistor unipolari, chiamati così perché conducono corrente attraverso solo i portatori di carica maggioritari, esistono due tipi : i J-Fet e i Mos-Fet.

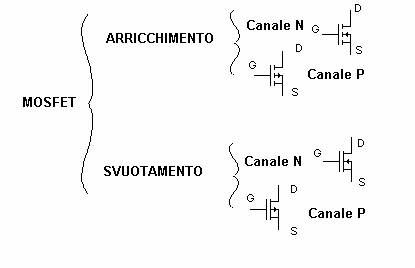

Ancora più in particolare, tra i mos-fet è opportuno fare un'altra suddivisione
Mosfet ad arricchimento a canale N :
Se applichiamo una differenza di potenziale ai capi del Drain e del Source (Vds) non succederà nulla in quanto le due giunzioni che collegano il Source e il Drain sono inverse, e quindi quando una sarà polarizzata direttamente l'altra sarà polarizzata inversamente, e viceversa.
Se invece applichiamo un potenziale ai capi del gate, in questo caso un potenziale positivo, le cariche positive che si accumulano sul Gate attireranno verso di sé le cariche negative, e come sappiamo in presenza di un accumulo di cariche negative crea una zona drogata N, si viene quindi a formare un canaletto drogato N che permetterà il passaggio di corrente tra Source e il Drain, modalità interruttore chiuso. __----___
Tra il Gate e il Source non c'è passaggio di corrente, ed è per questo che i mos-fet si dicono che sono comandati in tensione.
Il canale N verrà a mancare non appena viene tolto il potenziale sul Gate, modalità interruttore aperto, non avviene passaggio di corrente. ___/ ___
Mosfet a svuotamento a canale N
In questo caso il canale N è già presente, siamo quindi nella condizione di interruttore normalmente chiuso.
Quando noi applichiamo un potenziale, in questo caso negativo, al Gate, su di esso si accumulano cariche negative che attirano quelle positive fino a formare una zona P che "strozza" il canale N impedendo così il passaggio di corrente tra il Drain e il Source. L'interruttore quindi si apre.
I mos ad arricchimento e svuotamento a canale P saranno i complementari a quelli con il canale N.
