ESPERIENZA DI LABORATORIO riflessione,
rifrazione delle onde ottiche
Disco di Hartl descrizione: Su un
sostegno a treppiede, robusto e pesante, é posto un disco metallico con una
divisione in gradi. Intorno all'asse del disco é girevole un semicilindro in
lamiera, che può essere fissato in una posizione e serve ad oscurare
parzialmente il disco durante l'esperimento. Il semicilindro é dotato di una
finestra con cinque fessure attraverso cui si fanno passare i raggi di luce.
Assieme al disco sono forniti i seguenti accessori: specchio concavo e
convesso, mezzo disco di vetro, un trapezio, una lente biconcava , una lente
biconvessa e un disco di vetro. Questi accessori vanno posti al centro del
disco ottico, ove sono tenuti fermi da un braccio che li comprime sul disco
stesso.
LENTI
Lente Convergente: con una
lente convergente riusciamo a focalizzare la luce: i 5 fasci convergono in
un unico punto detto FUOCO della lenrte.
Lente Divergente: i raggi di luce
divergono senza incontrarsi mai dopo il passaggio nella lente.
se unisco una
lente divergente ed una convergente i raggi ne escono ancora paralleli.
|
|
SPECCHI
Specchio
Piano:
|
|
Se cambio la
lente con un'altra convergente ma con raggio differente, cambia la
posizione del fuoco.
|
|
Specchio
Concavo:
Specchio
Convesso:
PRISMI
Prisma
di Porro
Prisma di Amici

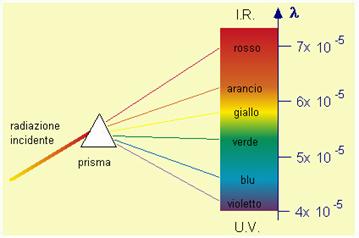

Apparecchio per la Dispersione della Luce
Se pongo una
lente convergente i raggi convergono tutti nello stesso punto e riappare la
luce bianca
|
|

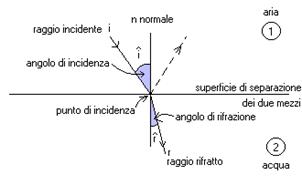

Rifrazione
della luce dall'aria all'acqua
