Interfaccia Network - Stream System
L'interfaccia ConnectionOriented
è fornita dal livello di rete per gestire una connessione tra due nodi
qualsiasi: grazie ai comandi che sono implementati è possibile aprire e
chiudere un canale e inviare dati lungo esso. Un canale è una rotta fissata per un cammino tra due nodi e viene
memorizzato su tutti i nodi da cui transita. In figura 3 si può vedere come le
strutture dati dei singoli nodi tengano traccia del canale che vedono passare
mentre altri nodi, eventualmente vicini, possano non essere parte integrante
del cammino stabilito. Ogni nodo può tenere più canali diversi che transitano
da lui.

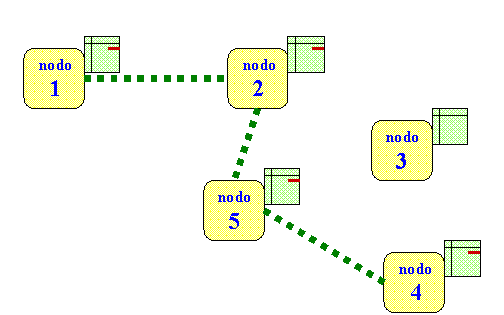

Figura 3: Schema di un canale nella
rete
La primitiva per aprire un canale si chiama connect: questa prevede di memorizzare le
informazioni relative al cammino che sarà stabilito in una tabella sia sul nodo
sorgente che sul nodo destinatario. L'invocazione viene effettuata a livello
Stream System dal modulo che si occupa del livello di trasporto dei pacchetti:
i dati rilevati dai sensori viaggiano sulle rotte determinate da questa
procedura.
L'operazione di cancellazione di tali cammini avviene
invece con l'invocazione della primitiva disconnect:
con questa invocazione viene inviato un pacchetto che provoca la rimozione dell'entry
relativa al canale nella tabella delle connessioni lungo tutto il percorso del
canale: su ogni nodo il canale viene così eliminato e può essere sovrascritto
da un altro.
Nel periodo che intercorre tra queste due operazioni
l'applicazione funziona regolarmente e i canali che esistono sono le rotte stabilite
in precedenza: i pacchetti vengono trasmessi lungo questi canali e seguono un
percorso fisso; le comunicazioni, da parte dei nodi, dei dati richiesti dalla
query sono periodiche, in base ad un parametro specificato dall'utente, e sono
realizzate per mezzo della primitiva send.
Non è previsto un ack per le trasmissioni dati sui canali in quanto i dati sono
rinnovati continuamente e non avrebbe senso rispedire un dato vecchio di cui si
è persa traccia.
Oltre a questi tre comandi l'interfaccia prevede la
segnalazione di due eventi allo Stream System: receive e connectDone. Quando
un pacchetto viene ricevuto dalla radio di un nodo, l'handler dell'evento gestisce
opportunamente i vari tipi di messaggio esistenti nella rete e schedula le
operazioni necessarie; nel caso la gestione del pacchetto debba arrivare anche al
livello superiore si segnala l'evento receive
e lo Stream System lo gestisce in base al protocollo. L'altro evento, ConnectDone, viene segnalato nel momento
in cui viene spedito un messaggio di tipo connect: l'handler dell'evento sendDone, generato quando il pacchetto
viene trasmesso via radio, provvede a segnalare anche la connectDone. Questa soluzione temporanea è richiesta in quanto non è
ancora disponibile un meccanismo di acknowledgement per la creazione di un
canale. Un possibile sviluppo futuro del network prevede l'introduzione di una maggiore
affidabilità per quanto riguarda la creazione delle connessioni: in tale
scenario l'evento connectDone viene
generato al momento in cui un nodo mittente riceve l'acknowledgement per un
pacchetto di connect spedito precedentemente.

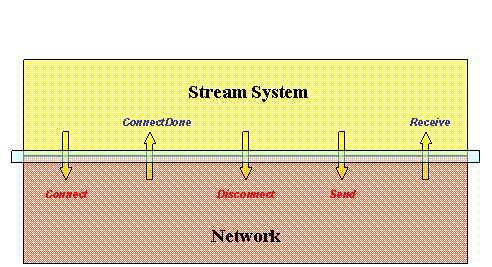

Figura
4: Interfaccia ConnectionOriented (Network - Stream System)
